橡膠單面齒同步帶按齒形分類:
梯型齒橡膠單面齒同步帶分為:最輕型MXL、超輕型XXL(目前市場還沒有廣泛用)、
特輕型XL、
輕型L、
重型H、
特重型XH、
超重型XXH,共七種,這幾種是目前市場用的最廣泛的。
特殊齒型的橡膠單面齒同步帶:最輕型T2.5、
輕型T5、
重型T10、
最重型T20,現市場上又有
AT5、
AT10、
AT20的,很多工程師又會問這幾款跟非AT的區別呀,AT型的齒型跟T型的差別底部為圓弧齒,而T型為全梯型齒,相對AT的傳動會更精密一點,傳動間隙小,當然噪音也會小些。
全圓弧齒橡膠單面齒同步帶:HTD2M、

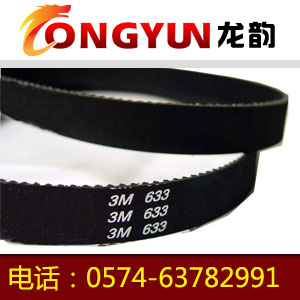

HTD3M、
HTD5M、
HTD8M、
HTD14M、
HTD20M,圓弧齒同步帶傳動動精度高,噪音小。
半圓弧齒橡膠單面齒同步帶:半圓弧齒同步帶又稱高扭矩同步帶,型號有:
S2M、
S3M、
S4.5M、
S5M、
S8M、
S14M,這種齒型的同步帶是高扭矩同步還高精度同步帶,當然生產精度也高,價格相對也比較貴。
精確圓弧齒橡膠單面齒同步帶:1.5GT、2GT、3GT、5GT、8GT 這幾種同步帶目前國內生產廠家還是很少,以進口為主,市場也不常見,一般用于高精傳動,進口設備常見,此型號皮帶一般在自動化控制設備上用。
YU橡膠單面齒同步帶:8YU也是所半圓弧齒同步帶,適合高速傳動,高扭矩,傳動速度可達1000rpm/min,一般用于醫療設備。
修正圓弧齒橡膠單面齒同步帶:RPP2M、
RPP3M、
RPP5M、
RPP8M、
RPP14M齒型為兔牙型,轉彎效果好,適合高速傳動。一般用于機械手設備。
