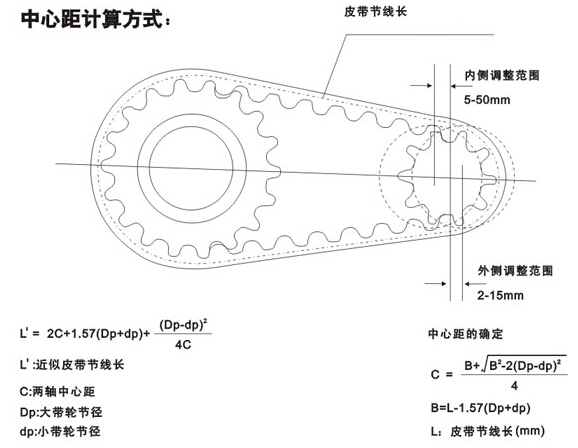

同步帶長度與同步帶輪中心距計算方法

同步帶長度與同步帶輪中心距計算方法


同步帶輪外徑及節圓外徑示意圖

備注：
Pb=同步輪節圓或同步帶節線上測得相鄰兩齒的距離。
d=同步輪的節圓直徑。
do=同步輪實際外圓直徑。
同步帶張緊輪的安裝方法
根據張緊輪用途，有二種安裝方法:      a.安裝在內側，作帶張緊用。張緊輪應采用齒形帶輪，當張緊輪的齒數大于帶輪最少許用齒數時，為避免嚙合齒數減少，應把張緊輪安裝在松邊一側。
b.安裝在外側，作增力滯輪包角用，張緊輪可采用中間無凸起的平帶輪，它的直徑為最少許用齒數的帶輪直徑，且安裝在松邊，使帶不會產生過大彎曲。

輸入齒型 MXL XL L H XH XXH S2M/P2M 3M/S3M/P3M S4.5M 5M/S5M/P5M 8M/S8M/P8M 14M/S14M/P14M 20M T2.5 T5/AT5 T10/AT10 T20/AT20 輸入主動輪齒數 輸入被動輪齒數

輸入設計中心距 mm

節線長計算結果: mm

---

根據樣本現成模具型號,選擇接近的同步帶型號,其齒數為

使用節線長接近同步帶型號,中心距則為: mm

---

備注：以上計算生成的數據僅供參考，具體應以實際應用為準！
