高精度3GT同步帶輪

【生產材料】：45#鋼、鋁合金、鑄鐵、黃銅等
【加工設備】：數控車床、滾齒機等
【供貨周期】：3~10天
【應用領域】：陶瓷、玻璃、家用電器、貨物搬運、化學工業、印刷、紡織印染、建筑材料、重工業等

我們龍韻傳動生產的3GT同步帶輪既為國產化設備的3GT同步帶配套，又能代替進口3GT同步帶輪使用。如果您定制3GT同步帶輪，請?zhí)峁л唸D紙（圖中可不必繪制帶輪的齒形尺寸），我們也可按照您提供的規格型號、帶輪內孔、鍵槽、寬度等尺寸為您繪制帶輪圖紙；也可為您提供測繪帶輪等服務。

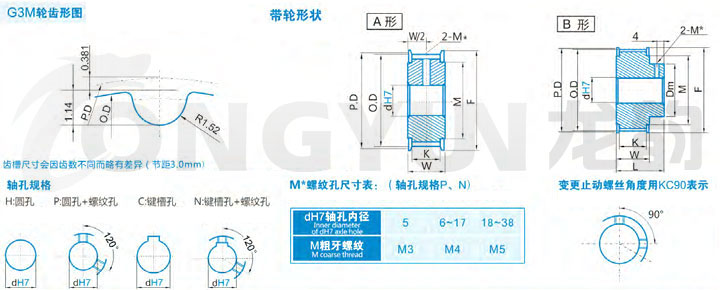

高精度3GT同步帶輪規格型號介紹
高精度3GT同步帶輪基本額定功率表
【關注度：】

標準同步帶寬度	K	W	L
06=6MM	7.3	11	19
09=9MM	10.3	14	22
15=15MM	16.3	20	28

規格	形狀	節徑P.D	外徑O.D	擋邊外徑F	擋邊內徑M	輪轂直徑Dm	內孔dH7
							H		P		C\|N
							A形	B形狀	A形	B形狀	A形	B形狀
G3M*16	A	15.28	14.52	18	11		4~7
G3M*18		17.19	16.43	20	12		5~8		5
G3M*20		19.10	18.34	23	13		5~9		5\|6
G3M*22		21.01	20.25	25	16	12	6~10	6~8	6~7
G3M*24	A\|B	22.92	22.16	25	16	14	6~10	6~10	6~8	6
G3M*25		23.87	23.11	28	18	14	6~11	6~10	6~10	6
G3M*26		24.83	24.07	28	18	15	6~11	6~11	6~11	6	8
G3M*28		26.74	25.98	31	20	17	6~13	6~13	6~13	6~8	8~10
G3M*30		28.65	27.89	33	22	19	6~15	6~15	6~14	6~10	8~10	8
G3M*32		30.56	29.80	35	24	20	6~17	6~16	6~14	6~10	8~12	8
G3M*34		32.47	31.71	40	27	22	8~20	8~20	8~16	8~12	8~13	8~10
G3M*36		34.38	33.62	40	27	24	8~20	8~20	8~18	8~14	8~14	8~12
G3M*40		38.20	37.44	44	32	28	8~24	8~24	8~23	8~17	8~17	8~15
G3M*44		42.02	41.26	48	36	30	10~28	10~26	10~25	10~20	10~20	10~15
G3M*48		45.84	45.08	50	38	32	10~30	10~28	10~25	10~22	10~23	10~17
G3M*50		47.75	46.99	52	38	34	10~32	10~30	10~28	10~23	10~24	10~18
G3M*60		57.30	56.54	60	46	36	12~38	12~32	12~38	10~24	12~30	12~30
注：以上是本公司標準參考型號參數，具體型號根據您的要求定制加工。詳情咨詢客服：0574-63782991
