英制梯型同步帶輪

您當前的位置：首頁-同步帶輪 - 英制梯型同步帶輪-H同步帶輪

梯型齒H同步帶輪

【生產材料】：45#鋼、鋁合金、鑄鐵、黃銅等
【加工設備】：數控車床、滾齒機等
【供貨周期】：3~10天
【應用領域】：機床、包裝、紡織、印刷、標記、煙草、雕刻、電腦打印等

如果您定制H型同步帶輪，請提供帶輪圖紙（圖中可不必繪制帶輪的齒形尺寸），我們也可按照您提供的規格型號、帶輪內孔、鍵槽、寬度等尺寸為您繪制帶輪圖紙；也可為您提供測繪帶輪等服務。

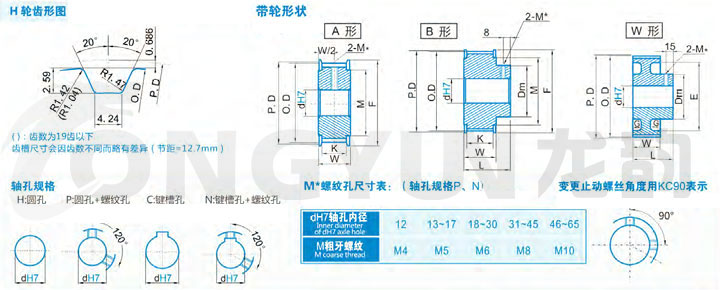

梯型齒H同步帶輪規格型號介紹
梯型齒H同步帶輪基本額定功率表
【關注度：】

標準同步帶寬度	K	W	G	L	L38齒~70齒	L72齒以上
075=19.1MM	21	26	7	41
100=25.4MM	27	32	11	47	53	58
150=38.1MM	40	45	14	60	65	70
200=50.8MM	54	59	18	74

規格	形狀	節徑P.D	外徑O.D	擋邊外徑F	擋邊內徑M	透孔外徑E	輪轂直徑Dm	內孔dH7
								A形			B形\|W形
								H	P	C\|N	H	P	C\|N
14H	A\|B	56.60	55.22	60	46		39	12~37	12~30	12~29	12~35	12~29	12~25
15H		60.64	59.26	67	50		45	12~42	12~34	12~30	12~41	12~33	12~29
16H		64.68	63.30	70	55		48	12~48	12~40	12~35	12~44	12~36	12~30
17H		68.72	67.34	80	60		48	12~52	12~44	12~40	12~44	12~36	12~30
18H		72.77	71.39	80	60		50	12~52	12~44	12~43	12~46	12~38	12~35
19H		76.81	75.43	87	68		50	14~59	14~49	14~47	14~46	14~38	14~35
20H		80.85	79.47	87	68		58	14~59	14~50	14~50	14~54	14~46	14~38
21H		84.89	83.51	94	74		58	14~67	14~57	14~50	14~54	14~46	14~38
22H		88.94	87.56	94	74		58	14~67	14~57	14~50	16~54	14~46	14~38
24H		97.02	95.64	105	84		58	16~76	16~65	16~50	16~59	16~46	16~38
25H		101.06	99.68	112	90		63	16~80	16~65	16~50	20~59	16~49	16~41
26H		105.11	103.73	112	90		63	20~80	20~65	20~50	20~59	20~49	20~41
28H		113.19	111.81	123	101		63	20~80	20~65	20~50	20~59	20~49	20~41
30H		121.28	119.90	126	100		63	20~80	20~65	20~50	20~59	20~49	20~41
32H		129.36	127.98	135	115		63	20~80	20~65	20~50	20~67	20~49	20~43
34H		137.45	136.07	144	111		71	20~80	20~65	20~50	20~67	20~57	20~49
36H		145.53	144.15	152	134		71	20~80	20~65	20~50	20~67	20~57	20~49
38H	A\|W	153.62	152.24	165	136	126	88	20~80	20~65	20~50	20~67	20~57	20~49
40H		161.70	160.32	170	150	135	88	20~80	20~65	20~50	20~67	20~57	20~49
42H		169.79	168.41	180	155	143	88	20~80	20~65	20~50	20~67	20~57	20~49
44H		177.87	176.49	190	161	152	88	20~80	20~65	20~50	20~67	20~57	20~49
48H		194.04	192.66	205	180	168	88	20~80	20~65	20~50	20~67	20~57	20~49
50H		202.13	200.75	210	185	175	88	20~100	20~65	20~50	20~67	20~57	20~49
60H		242.55	241.17			216	88				25~67	20~57	20~49
72H		291.06	289.68			265	88				25~67	20~57	20~49
注：以上是本公司標準參考型號參數，具體型號根據您的要求定制加工。詳情咨詢客服：0574-63782991
