HTD圓弧齒同步帶輪

圓弧齒HTD14M同步帶輪

【生產材料】：45#鋼、鋁合金、鑄鐵、黃銅等
【加工設備】：數控車床、滾齒機等
【供貨周期】：3~10天
【應用領域】：通訊食品機械、醫療機械、鋼鐵機械、石油化工、儀器儀表、各種精密機床等

我們龍韻傳動生產的HTD14M同步帶輪既為國產化設備的HTD14M同步帶配套，又能代替進口HTD14M同步帶輪使用。如果您定制HTD14M同步帶輪，請提供帶輪圖紙（圖中可不必繪制帶輪的齒形尺寸），我們也可按照您提供的規格型號、帶輪內孔、鍵槽、寬度等尺寸為您繪制帶輪圖紙；也可為您提供測繪帶輪等服務。

圓弧齒HTD14M同步帶輪規格型號介紹
圓弧齒HTD14M同步帶輪基本額定功率表
【關注度：】

標準同步帶寬度	K	W	G	L43齒以下	L44齒以上
55=55MM	61	68	18	88	93
85=85MM	92	99	25	119	123
100=100MM	107	114	30	132	138
115=115MM	122	130	35	148	154

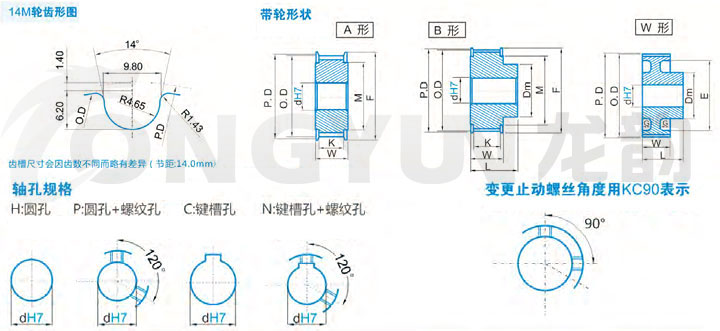

規格	形狀	節徑P.D	外徑O.D	擋邊外徑F	擋邊內徑M	透孔外徑E	輪轂直徑Dm	內孔dH7
								A形		B形\|W形
								H	C\|N	H	C\|N
14M*28	A\|B	124.78	121.98	136	101		90	20~45	20~40	20~45	20~40
14M*30		133.69	130.89	144	111		100	20~55	20~50	20~55	20~50
14M*32		142.60	139.80	152	121		110	24~60	24~55	24~60	24~55
14M*34		151.52	148.72	161	131		120	25~65	25~55	25~65	25~55
14M*36		160.43	157.63	172	141		120	25~75	25~65	25~75	25~65
14M*40		178.25	175.45	190	161		135	28~75	28~65	28~75	28~65
14M*42		187.17	184.37	201	171		145	28~100	28~75	28~100	28~75
14M*44		196.08	193.28	208	173		155	28~100	28~80	28~100	28~80
14M*48		213.90	211.10	224	190		160	32~120	32~100	32~120	32~100
14M*50		222.82	220.02	235	200		160	32~120	32~100	32~120	32~100
14M*56		249.55	246.75	260	224		160	35~120	35~110	35~120	35~110
14M*64	W	285.21	282.41			240	190	45~135	45~110	45~135	45~110
14M*72		320.86	318.06			280	220	45~135	45~110	45~135	45~110
14M*80		356.51	353.71			300	240	55~185	55~150	55~185	55~150
14M*90		401.07	398.27			340	280	55~185	55~150	55~185	55~150
注：以上是本公司標準參考型號參數，具體型號根據您的要求定制加工。詳情咨詢客服：0574-63782991

基準額定功率表：Htd14M型號/同步帶寬度40mm（Kw）
主動輪	主動輪轉速
轉速	28	29	30	32	34	36	38	40	44	48	52	56	60	64	68	72	80
10	0.23	0.23	0.23	0.22	0.32	0.32	0.32	0.42	0.42	0.42	0.52	0.52	0.62	0.62	0.62	0.72	0.82
20	0.43	0.43	0.43	0.52	0.62	0.62	0.72	0.72	0.82	0.92	1.02	1.12	1.12	1.22	1.32	1.42	1.52
40	0.73	0.83	0.83	1.02	1.12	1.22	1.42	1.42	1.62	1.82	1.92	2.12	2.32	2.42	2.62	2.72	3.02
60	1.13	1.23	1.33	1.52	1.72	1.92	2.02	2.22	2.42	2.72	2.92	3.22	3.42	3.62	3.82	4.12	4.52
100	1.83	1.93	2.13	2.42	2.82	3.12	3.42	3.62	4.02	4.42	4.92	5.22	5.62	6.02	6.42	6.72	7.52
200	3.63	3.93	4.23	4.82	5.52	6.22	6.82	7.22	8.02	8.92	9.72	10.52	11.22	12.02	12.72	13.52	15.02
300	4.93	5.33	5.73	6.62	7.52	8.52	9.22	9.72	10.82	12.02	13.12	14.22	15.32	16.52	17.72	18.92	21.32
400	6.13	6.63	7.13	8.22	9.32	10.52	11.32	12.02	13.32	14.72	16.12	17.42	18.72	20.12	21.52	22.92	25.82
500	7.22	7.82	8.42	9.62	11.02	12.32	13.32	14.12	15.62	17.22	18.72	20.22	21.72	23.32	24.82	26.42	29.62
600	8.22	8.92	9.52	11.02	12.52	14.02	15.12	15.92	17.62	19.42	21.12	22.72	24.42	26.12	27.82	29.52	32.95
730	9.57	10.37	11.07	12.77	14.37	16.17	17.37	18.22	21.40	23.40	23.82	25.62	27.42	29.32	31.12	32.92	36.52
800	10.17	10.97	11.77	13.57	15.27	17.17	18.47	19.32	22.60	24.60	26.60	28.50	30.40	30.82	32.62	34.52	38.22
870	10.77	11.57	12.47	14.27	16.17	18.07	19.47	20.32	24.00	26.20	28.20	30.20	32.20	32.22	34.02	36.02	39.72
970	11.57	12.47	13.37	15.27	17.27	19.37	20.77	21.72	24.50	26.70	28.70	30.70	32.70	33.92	35.82	37.72	41.42
1000	11.77	12.67	13.67	15.57	17.67	19.77	21.17	22.12	26.50	28.80	30.90	32.90	34.90	35.02	36.32	38.22	41.92
1160	12.97	13.97	14.97	17.07	19.27	21.57	23.07	24.12	27.00	29.30	31.40	33.4	35.4	36.72	38.52	40.32	43.72
1200	13.27	14.27	15.27	17.47	19.67	21.97	23.57	24.52	29.7	32.00	34.00	35.90	37.70	38.02	38.92	40.72	44.12
1460	14.87	15.97	17.07	19.47	21.97	24.47	26.07	27.12	30.80	33.10	35.00	36.80	38.50	39.32	40.82	42.32	44.72
1600	15.57	16.77	17.97	20.47	22.97	25.57	27.27	28.32	31.80	34.00	35.80	37.40	38.80	39.82	41.12	42.32	44.02
1750	16.37	17.57	18.77	21.37	23.97	26.67	28.37	29.42	33.00	34.90	36.40	37.50	38.40	39.93	40.82	41.62	42.52
2000	17.47	18.65	19.95	22.65	25.35	28.15	29.75	30.80	33.58	34.58	34.88	34.58	38.14	38.90	39.10
2500	20.82	21.40	22.00	24.20	26.90	29.70	31.20	32.00	32.08	32.50	34.70	34.40
2920	23.62	24.20	24.80	26.00	27.40	30.00	31.10	31.60	31.80	31.70
3500			28.10	29.10	30.00	30.70	31.20	31.60
