HTD圓弧齒同步帶輪

圓弧齒HTD3M同步帶輪

【生產材料】：45#鋼、鋁合金、鑄鐵、黃銅等
【加工設備】：數控車床、滾齒機等
【供貨周期】：3~10天
【應用領域】：機床、包裝、紡織、印刷、標記、煙草、雕刻、電腦打印等

我們龍韻傳動生產的HTD3M同步帶輪既為國產化設備的HTD3M同步帶配套，又能代替進口HTD3M同步帶輪使用。如果您定制HTD3M同步帶輪，請提供帶輪圖紙（圖中可不必繪制帶輪的齒形尺寸），我們也可按照您提供的規格型號、帶輪內孔、鍵槽、寬度等尺寸為您繪制帶輪圖紙；也可為您提供測繪帶輪等服務。

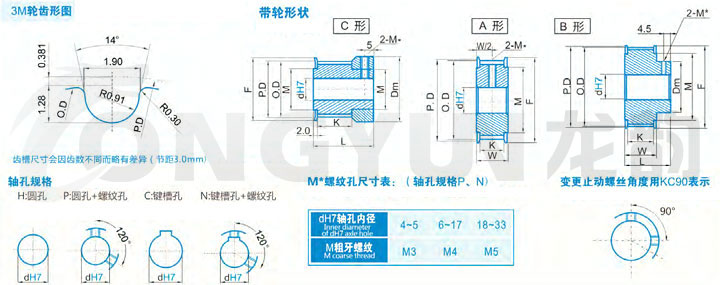

圓弧齒HTD3M同步帶輪規格型號介紹
圓弧齒HTD3M同步帶輪基本額定功率表
【關注度：】

標準同步帶寬度	K	W	L
06=6MM	7	11	19
09=9MM	11	15	23
12=12MM	14	18	26
15=15MM	17	21	29

規格	形狀	節徑P.D	外徑O.D	擋邊外徑F	擋邊內徑M	輪轂直徑Dm	內孔dH7
							A形			B形\|C形
							H	P	C\|N	H	P	C\|N
3M*14	C\|A	13.37	12.61	16	9.5	16	4\|5\|6			4\|5\|6	4\|5\|6
3M*15		14.32	13.56	18	11	18	4\|5\|6			4\|5\|6	4\|5\|6
3M*16		15.28	14.52	18	11	18	4~7			4~7	4~7
3M*18		17.19	16.43	20	12	20	4~8	4\|5		4~8	4~8
3M*19		18.14	17.38	23	13	23	4~9	4\|5\|6		4~8	4~8
3M*20		19.10	18.34	23	13	23	4~9	4\|5\|6		4~8	4~8
3M*22		21.01	20.25	25	16	25	4~10	4~8		4~10	4~10
3M*24	A\|B	22.92	22.16	25	16	14	4~10	4~10		4~10	4~8
3M*25		23.87	23.11	28	18	16	4~11	4~11	8\|10\|11	4~11	4~10
3M*26		24.83	24.07	28	18	16	5~11	5~11	8\|10\|11	5~11	5~10	8
3M*28		26.74	25.98	31	20	18	5~13	5~13	8~13	5~13	5~10	8
3M*30		28.65	27.89	33	22	20	6~15	6~14	8~14	6~15	6~12	8
3M*32		30.56	29.80	35	24	20	6~17	6~16	8~16	6~16	6~12	8~11
3M*34		32.47	31.71	41	28	26	6~20	6~18	8~18	6~20	6~18	8~11
3M*36		34.38	33.62	41	28	26	6~20	6~18	8~18	6~20	6~18	8~13
3M*40		38.20	37.44	44	32	30	8~24	8~23	8~23	8~24	8~21	8~13
3M*44		42.02	41.26	48	36	32	8~28	8~25	8~25	8~28	8~23	8~16
3M*48		45.84	45.08	51	36	34	8~30	8~25	8~25	8~30	8~25	8~18
3M*50		47.75	46.99	52	38	34	8~32	8~28	8~28	8~30	8~25	8~20
3M*60		57.30	56.54	60	46	39	8~38	8~33	8~32	8~35	8~30	8~20
3M*70		68.76	68.00	75	55	50	8~50	8~42	8~0	8~46	8~438	8~22

基準額定功率表：Htd3M型號/同步帶寬度9mm（Kw）
主動輪	主動輪齒數
轉速	10	12	14	16	18	20	24	28	32	40	48	56	64	72	80
20	無	0.002	0.002	0.002	0.003	0.003	0.003	0.005	0.005	0.007	0.010	0.012	0.013	0.013	0.015
40	無	0.003	0.003	0.005	0.005	0.005	0.007	0.008	0.010	0.015	0.018	0.021	0.025	0.028	0.031
60	0.003	0.005	0.005	0.007	0.008	0.008	0.012	0.013	0.017	0.021	0.028	0.033	0.038	0.041	0.046
100	0.007	0.008	0.010	0.012	0.013	0.015	0.018	0.021	0.026	0.035	0.046	0.054	0.063	0.069	0.078
200	0.013	0.017	0.018	0.021	0.025	0.028	0.036	0.045	0.053	0.071	0.091	0.109	0.124	0.139	0.155
300	0.018	0.021	0.026	0.030	0.035	0.040	0.050	0.059	0.071	0.096	0.122	0.144	0.165	0.185	0.206
400	0.021	0.026	0.031	0.038	0.043	0.050	0.061	0.074	0.087	0.117	0.149	0.177	0.201	0.228	0.252
500	0.026	0.031	0.038	0.045	0.051	0.058	0.073	0.087	0.102	0.137	0.175	0.206	0.236	0.266	0.295
600	0.030	0.036	0.045	0.051	0.058	0.066	0.083	0.099	0.117	0.157	0.198	0.234	0.269	0.302	0.335
700	0.033	0.041	0.050	0.058	0.066	0.074	0.092	0.112	0.132	0.175	0.221	0.262	0.299	0.337	0.375
800	0.038	0.046	0.054	0.064	0.073	0.083	0.102	0.124	0.145	0.193	0.244	0.287	0.328	0.37	0.411
870	0.040	0.050	0.058	0.068	0.078	0.087	0.109	0.132	0.155	0.205	0.259	0.305	0.348	0.393	0.436
900	0.041	0.050	0.059	0.069	0.079	0.091	0.112	0.135	0.158	0.210	0.264	0.312	0.356	0.401	0.446
1000	0.045	0.054	0.064	0.076	0.086	0.097	0.120	0.145	0.172	0.226	0.285	0.337	0.384	0.432	0.480
1160	0.050	0.061	0.073	0.084	0.097	0.109	0.135	0.163	0.191	0.252	0.317	0.373	0.426	0.480	0.533
1200	0.051	0.063	0.074	0.086	0.099	0.112	0.139	0.167	0.196	0.257	0.325	0.383	0.437	0.429	0.545
1400	0.058	0.071	0.084	0.097	0.112	0.125	0.155	0.186	0.219	0.289	0.361	0.426	0.487	0.546	0.607
1450	0.059	0.073	0.086	0.101	0.114	0.129	0.160	0.191	0.226	0.295	0.371	0.436	0.498	0.559	0.622
1600	0.064	0.078	0.092	0.107	0.124	0.139	0.172	0.206	0.243	0.317	0.398	0.467	0.533	0.599	0.665
1750	0.069	0.084	0.099	0.116	0.132	0.149	0.185	0.221	0.259	0.338	0.422	0.497	0.568	0.637	0.708
1800	0.069	0.086	0.102	0.119	0.135	0.152	0.188	0.224	0.264	0.345	0.431	0.507	0.579	0.650	0.721
2000	0.076	0.092	0.111	0.127	0.147	0.165	0.203	0.244	0.285	0.373	0.464	0.546	0.622	0.698	0.774
2400	0.087	0.107	0.127	0.147	0.168	0.190	0.233	0.279	0.325	9.424	0.526	0.619	0.705	0.790	0.875
2800	0.099	0.120	0.142	0.165	0.188	0.213	0.261	0.312	0.365	0.474	0.586	0.686	0.782	0.875	0.967
3200	0.109	0.134	0.158	0.183	0.208	0.234	0.289	0.345	0.401	0.520	0.642	0.751	0.853	0.954	1.053
3600	0.120	0.145	0.173	0.200	0.228	0.256	0.315	0.375	0.437	0.564	0.695	0.812	0.921	1.026	1.130
4000	0.130	0.158	0.186	0.216	0.248	0.277	0.340	0.404	0.470	0.607	0.744	0.868	0.983	1.094	1.200
5000	0.155	0.188	0.221	0.256	0.292	0.327	0.401	0.475	0.551	0.705	0.860	0.995	1.119	1.236	1.343
6000	0.178	0.216	0.254	0.294	0.333	0.375	0.457	0.540	0.624	0.794	0.959	1.101	1.226	1.340	1.437
7000	0.200	0.243	0.258	0.330	0.375	0.419	0.510	0.601	0.691	0.871	1.041	1.185	1.304	1.403	1.478
8000	0.221	0.269	0.315	0.365	0.413	0.460	0.559	0.657	0.752	0.939	1.110	1.244	1.346	1.421	1.460
10000	0.262	0.317	0.373	0.427	0.483	0.538	0.648	0.754	0.856	1.041	1.195	1.289	1.327	1.307	1.219
