MXL橡膠單面齒同步帶

MXL橡膠單面齒同步帶設計參數：
齒形為英制梯形齒，又名方型齒，屬于最輕型傳動設計。

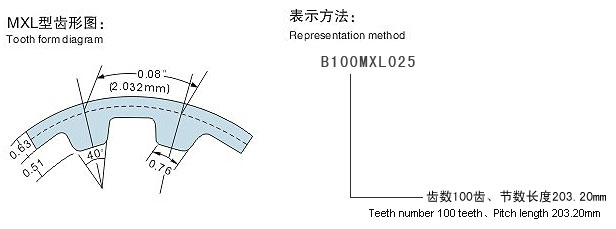

標準設計參考值：節距:2.032mm；齒高：0.51mm；帶厚：1.14；角度：40度；
MXL橡膠單面齒同步帶設計要點：
1、梯形齒形式。
2、彈性支持和牙齒結合耐用性和重量輕。
3、尼龍面臨保護和加強了牙齒表面。
4、提供玻璃鋼線長度的穩定性和靈活性。
MXL橡膠單面齒同步帶優勢：
1、輸功率達0.8千瓦，轉速高達20000的速度。
2、MXL皮帶允許使用小滑輪直徑（從6毫米直徑）。
3、最大數量的網狀牙齒。
4、高度的步進馬達使用。
5、精確的定位。
6、非常穩定。
MXL橡膠單面齒同步帶識別：
三個部分：指示帶的長度，間距和寬度帶回來的部分號碼。如下圖所示。

規格	節徑	齒數	規格	節徑	齒數
50MXL	101.60	50	150 MXL	304.80	150
53MXL	107.70	53	151MXL	306.83	151
54MXL	109.73	54	153 MXL	310.90	153
55MXL	111.76	55	155MXL	314.96	155
56MXL	113.79	56	158 MXL	321.06	158
58MXL	117.86	58	160MXL	325.12	160
59MXL	119.89	59	161MXL	327.15	161
60MXL	121.92	60	165MXL	335.28	165
63MXL	128.02	63	170MXL	345.44	170
65MXL	132.08	65	175MXL	355.60	175
66MXL	134.11	66	180MXL	365.76	180
68MXL	138.18	68	190MXL	386.08	190
70MXL	142.24	70	194MXL	394.21	194
71MXL	144.27	71	200MXL	406.40	200
72MXL	146.30	72	210MXL	426.72	210
73 MXL	148.34	73	212 MXL	430.78	212
75MXL	152.40	75	224MXL	445.01	224
76MXL	154.43	76	224 MXL	455.17	224
77 MXL	156.46	77	225 MXL	457.20	225
79MXL	160.53	79	232MXL	471.42	232
80MXL	162.56	80	236 MXL	479.55	236
82MXL	166.62	82	240MXL	487.68	240
83MXL	168.66	83	248MXL	503.94	248
85MXL	172.72	85	250 MXL	508.00	250
87MXL	176.78	87	256 MXL	520.19	256
88MXL	178.82	88	260 MXL	528.32	260
90MXL	182.88	90	265 MXL	538.48	265
92MXL	186.94	92	276 MXL	560.83	276
93MXL	188.98	93	280 MXL	568.96	280
94MXL	191.01	94	285 MXL	579.12	285
95MXL	193.04	95	290 MXL	589.28	290
96MXL	195.07	96	295 MXL	599.44	295
97MXL	197.10	97	300MXL	609.60	300
98MXL	199.14	98	305MXL	619.76	305
100MXL	203.30	100	312MXL	633.98	312
102MXL	207.26	102	318MXL	646.18	318
103MXL	209.30	103	320MXL	650.24	320
104 MXL	211.33	104	323MXL	656.34	323
105MXL	213.36	105	324MXL	658.37	324
106MXL	215.39	106	328MXL	666.50	328
110MXL	223.52	110	333MXL	676.66	333
112MXL	227.58	112	336MXL	682.75	336
114MXL	231.65	114	350 MXL	711.20	350
115MXL	233.68	115	362 MXL	735.58	362
118MXL	239.78	118	365MXL	741.68	365
120MXL	243.84	120	378MXL	768.10	378
122 MXL	247.90	122	400MXL	812.80	400
123MXL	249.94	123	453MXL	920.50	453
125 MXL	254.00	125	473MXL	961.14	473
126 MXL	256.03	126	504MXL	1024.13	504
128 MXL	260.10	128	522MXL	1060.70	522
130MXL	264.16	130	570MXL	1158.24	570
131MXL	266.19	131	600MXL	1219.20	600
132MXL	268.22	132	648MXL	1316.74	648
140MXL	284.48	140	760MXL	1544.32	760
144MXL	292.61	144	1012MXL	2056.38	1012
147 MXL	298.70	147	1060 MXL	2153.92	1060
148MXL	300.74	148	1463MXL	2972.82	1463
