英制梯型同步帶輪

梯型齒MXL同步帶輪

【生產材料】：45#鋼、鋁合金、鑄鐵、黃銅等
【加工設備】：數控車床、滾齒機等
【供貨周期】：3~10天
【應用領域】：通訊食品機械、醫療機械、鋼鐵機械、石油化工、儀器儀表、各種精密機床等

加工MXL同步帶輪可以按照您所需的材料加工。MXL同步帶輪表面處理有本色氧化，發黑，鍍鋅，鍍彩鋅，高頻淬火等處理。精度等級依客戶要求而定。

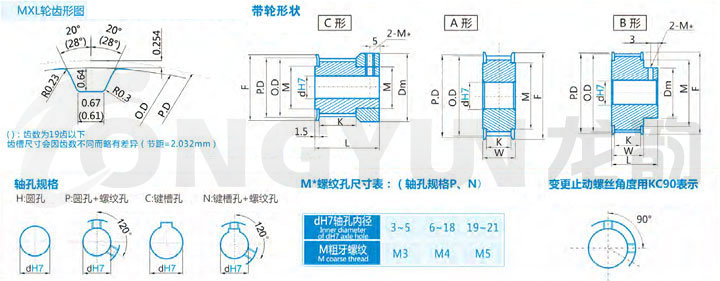

梯型齒MXL同步帶輪規格型號介紹
梯型齒MXL同步帶輪基本額定功率表
【關注度：】

標準同步帶寬度	K	W	L
019=4.8MM	6	10	16.5
025=6.4MM	7.5	11.5	18
037=9.5MM	11	15	22
050=12.7MM	14	18	25

規格	形狀	節徑	外徑	擋邊外徑	擋邊內徑	輪轂直徑	內孔Dh7
							A		B\|C
							H	C\|N	H	P	C\|N
14MXL	C\|A\|B	9.06	8.552	12	6	12	3\|4		3\|4	3\|4
15MXL		9.7	9.192	12	6	12	3\|4		3\|4	3\|4
16MXL		10.35	9.842	14	7	14	3\|4\|5		3\|4\|5	3\|4\|5
17MXL		11	10.492	14	7	14	3\|4\|5		3\|4\|5	3\|4\|5
18MXL		11.64	11.132	14	7	14	3\|4\|5		3\|4\|5	3\|4\|5
19MXL		12.29	11.782	14	7	14	3\|4\|5		3\|4\|5	3\|4\|5
20MXL		12.94	12.432	18	11	9	3~6		4~6	4\|5
21MXL		13.58	13.072	18	11	9	3~6		4~6	4\|5
22MXL		14.23	13.722	18	11	9	3~6		4~6	4\|5
23MXL		14.88	14.372	20	12	11	3~8		4~7	3~7
24MXL		15.52	15.012	20	12	11	3~8		4~7	3~7
25MXL		16.17	15.662	20	12	11	3~8		4~7	3~7
26MXL		16.82	16.312	23	13	12	3~9		4~8	3~8
27MXL		17.46	16.952	23	13	12	4~9		4~8	4~8
28MXL		18.11	17.602	23	13	12	4~9		4~8	4~8
30MXL		19.4	18.892	25	16	14	4~11	8	4~10	4~8
32MXL		20.7	20.192	25	16	14	4~11	8	4~10	4~8
34MXL		21.99	21.482	25	16	14	4~11	8	4~10	4~8
36MXL		23.29	22.782	28	18	16	5~13	8~11	5~12	5~10	8
38MXL		24.58	24.072	28	18	16	5~13	8~11	5~12	5~10	8
40MXL		25.87	25.362	31	20	18	5~15	8~13	5~14	5~10	8~10
42MXL		27.17	26.662	31	20	18	5~15	8~13	5~14	5~10	8~10
44MXL		28.46	27.952	33	22	20	5~18	8~16	5~16	5~12	8~12
46MXL		29.75	29.242	33	22	20	5~18	8~16	5~16	5~12	8~12
48MXL		31.05	30.542	35	24	22	5~20	8~18	5~18	5~13	8~13
50MXL		32.34	31.832	35	24	22	5~20	8~19	5~18	5~13	8~13
60MXL		38.81	38.302	44	32	28	5~27	8~25	5~24	5~20	8~16
72MXL		46.57	46.062	52	38	30	5~35	8~33	5~26	5~21	8~18
注：以上是本公司標準參考型號參數，具體型號根據您的要求定制加工。詳情咨詢客服：0574-63782991

基準額定功率表：MXL型號/同步帶寬度3mm（W）
主動輪	主動輪齒數
轉速	12	14	15	16	18	20	22	24	25	26	28	30	32	36	40
100	0.4	0.5	0.5	0.5	0.6	0.7	0.8	0.9	0.9	0.9	1.0	1.0	1.1	1.3	1.4
200	0.9	1.0	1.0	1.1	1.3	1.4	1.5	1.7	1.8	1.8	2.0	2.1	2.3	2.6	2.8
300	1.3	1.5	1.6	1.7	1.9	2.1	2.3	2.6	2.7	2.7	3.0	3.2	3.4	3.8	4.3
400	1.7	2.0	2.1	2.3	2.6	2.8	3.1	3.4	3.6	3.7	4.0	4.3	4.5	5.1	5.7
500	2.1	2.5	2.7	2.8	3.2	3.6	3.9	4.3	4.5	4.6	5.0	5.4	5.7	6.4	7.1
600	2.6	3.0	3.2	3.4	3.8	4.3	4.7	5.1	5.4	5.5	6.0	6.4	6.8	7.7	8.6
700	3.0	3.5	3.7	4.0	4.5	5.0	5.5	6.0	6.2	6.5	7.0	7.5	8.0	9.0	10.0
800	3.4	4.0	4.3	4.5	5.1	5.7	6.3	6.8	7.1	7.4	8.0	8.6	9.1	10.3	11.4
900	3.8	4.5	4.8	5.1	5.8	6.4	7.1	7.7	8.0	8.3	9.0	9.6	10.3	11.6	12.8
1000	4.3	5.0	5.4	5.7	6.4	7.1	7.8	8.6	8.9	9.3	10.0	10.7	11.4	12.8	14.3
1100	4.7	5.5	5.9	6.3	7.1	7.8	8.6	9.4	9.8	10.2	11.0	11.7	12.6	14.1	15.7
1200	5.1	6.0	6.4	6.8	7.7	8.6	9.4	10.3	10.7	11.1	12.0	12.8	13.7	15.4	17.1
1300		6.5	6.9	7.4	8.3	9.3	10.2	11.1	11.6	12.1	13.0	13.9	14.8	16.7	18.5
1400		7.0	7.5	8.0	9.0	10.0	11.0	12.0	12.5	13.0	14.0	15.0	16.0	18.0	19.9
1500		7.5	8.0	8.6	9.6	10.7	11.7	12.8	13.4	13.9	15.0	16.0	17.1	19.3	21.4
1600		8.0	8.6	9.1	10.3	11.4	12.6	13.7	14.3	14.8	16.0	17.1	18.2	20.5	22.8
1700		8.5	9.1	9.7	10.9	12.1	13.3	14.5	15.2	15.8	17.0	18.2	19.4	21.8	24.2
1800		9.0	9.6	10.3	11.6	12.8	14.1	15.4	16.0	16.7	18.0	19.3	20.5	23.1	25.7
2000			10.6	11.4	12.8	14.3	15.7	17.1	17.8	18.5	19.9	21.4	22.8	25.7	28.5
2200			12.1	12.6	14.1	15.7	17.2	18.8	19.6	20.4	22.0	23.5	25.1	28.2	31.3
2400			12.8	13.7	15.4	17.1	18.8	20.5	21.4	22.2	23.9	25.7	27.4	30.7	34.2
2600			13.9	14.8	16.7	18.5	20.4	22.2	23.2	24.1	25.9	27.8	29.6	33.3	36.9
2800				16.0	18.0	19.9	22.0	23.9	24.9	25.9	27.9	29.9	31.9	35.8	39.8
3000				17.1	19.3	21.4	23.5	25.7	26.7	27.8	29.9	32.0	34.1	38.4	42.6
3200				18.2	20.5	22.8	25.1	27.4	28.5	29.6	31.9	34.2	36.4	40.9	45.4
3400				19.4	21.8	24.2	26.6	29.0	30.2	31.5	33.8	36.3	38.7	43.4	48.2
3600				20.5	23.1	25.7	28.2	30.7	32.0	33.3	35.8	38.4	40.9	45.9	51.0
3800					24.3	27.0	29.7	32.4	33.8	35.1	37.8	40.5	43.2	48.5	53.8
4000					25.7	28.6	31.3	34.2	35.6	36.9	39.8	42.6	45.4	51.0	56.5
4200					26.9	29.9	32.9	35.8	37.3	38.8	41.8	44.7	47.6	53.5	59.3
4400					28.2	31.3	34.4	37.5	39.1	40.6	43.7	46.8	49.9	56.0	62.1
4600					29.5	32.7	36.0	39.2	40.8	42.4	45.7	48.9	52.1	58.5	64.8
4800					30.7	34.2	37.5	40.9	42.6	44.3	47.6	51.0	54.3	60.9	67.5
