T5橡膠單面齒同步帶

T5橡膠單面齒同步帶設計參數：
齒形為公制梯形齒，又名方型齒，屬于輕型傳動設計。
標準設計參考值：節距:5mm；齒高：1.20mm；帶厚：2.20mm；角度：40度
T5橡膠單面齒同步帶一般規格:
(一)T5橡膠單面齒同步帶原料：玻璃纖維增強聚酯材料、氯丁橡膠、尼龍高彈力布
(二)T5橡膠單面齒同步帶載荷能力：60n/mm(343lbf/in)
(三)T5橡膠單面齒同步帶抗斷強度：>=80n/mm(457lbf/in)
(四)T5橡膠單面齒同步帶工作溫度范圍：-40度—120度
T5橡膠單面齒同步帶齒形間距：
6毫米，8毫米，10毫米，12毫米，16毫米，20毫米，25毫米，32毫米，50毫米
T5橡膠單面齒同步帶寬度可根據客戶要求來制定。
T5橡膠單面齒同步帶設計功能及優點:
T5橡膠單面齒同步帶靈活的聯接著馬達和電機，在動作時具有以下功能點：
1、T5橡膠單面齒同步帶穩定的運轉，避免了振動帶滑跌。
2、T5橡膠單面齒同步帶有較高的機械效率：有效的減少摩擦和溫度，從而增長帶的使用時間。
3、T5橡膠單面齒同步帶的負荷的能力強。
T5橡膠單面齒同步帶識別：

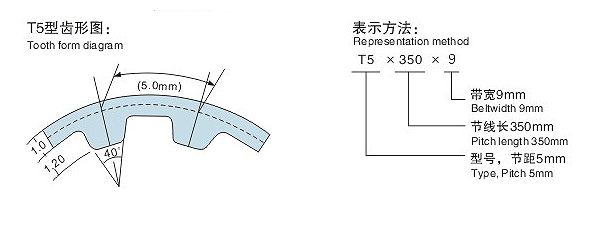

三個部分：指示帶的長度，間距和寬度帶回來的部分號碼。如下圖所示。此T5橡膠單面齒同步帶型號，節線長為350mm，帶寬為9mm。

規格	節線長	齒數	規格	節線長	齒數	規格	節線長	齒數
T5×150	150.00	30	T5×410	410.00	82	T5×720	720	144
T5×185	185.00	37	T5×420	420.00	84	T5×725	725	145
T5×200	200.00	40	T5×425	425.00	85	T5×740	740	148
T5×210	210.00	42	T5×450	450.00	90	T5×750	750	150
T5×215	215.00	43	T5×455	455.00	91	T5×780	780	156
T5×220	220.00	44	T5×460	460.00	92	T5×800	800	160
T5×225	225.00	45	T5×475	475.00	95	T5×810	810	162
T5×240	240.00	48	T5×480	480.00	96	T5×815	815	163
T5×245	245.00	49	T5×500	500.00	100	T5×840	840	168
T5×250	250.00	50	T5×510	510.00	102	T5×850	850	170
T5×255	255.00	51	T5×525	525.00	105	T5×860	860	172
T5×260	260.00	52	T5×545	545.00	109	T5×880	880	176
T5×270	270.00	54	T5×550	550.00	110	T5×900	900	180
T5×275	275.00	55	T5×560	560.00	112	T5×990	990	198
T5×280	280.00	56	T5×575	575.00	115	T5×1000	1000	200
T5×295	295.00	59	T5×590	590.00	118	T5×1050	1050	210
T5×300	300.00	60	T5×600	600.00	120	T5×1075	1075.00	210
T5×305	305.00	61	T5×610	610.00	122	T5×1100	1100.00	220
T5×320	320.00	64	T5×620	620.00	124	T5×1200	1200.00	240
T5×325	325.00	65	T5×625	625	125	T5×1215	1215.00	243
T5×330	330.00	66	T5×630	630	126	T5×1270	1270.00	254
T5×340	340.00	68	T5×635	635	127	T5×1380	1380.00	276
T5×350	350.00	70	T5×650	650	130	T5×1420	1420.00	284
T5×355	355.00	71	T5×670	670	134	T5×1630	1630.00	326
T5×365	365.00	73	T5×675	675	135	T5×1780	1780.00	356
T5×375	375.00	75	T5×690	690	138	T5×1800	1800.00	360
T5×390	390.00	78	T5×700	700	140	T5×1960	1960.00	392
T5×400	400.00	80	T5×710	710	142
