公制T型齒T5同步帶輪

加工T5型同步帶輪所用材質以45#鋼、鋁合金為主、其它還可選用鑄鐵、銅、尼龍等其它適合加工的材料，如有需要也可以按照您所需的材料加工。T5型同步帶輪表面處理有本色氧化，發黑，鍍鋅，鍍彩鋅，高頻淬火等處理。精度等級依客戶要求而定。

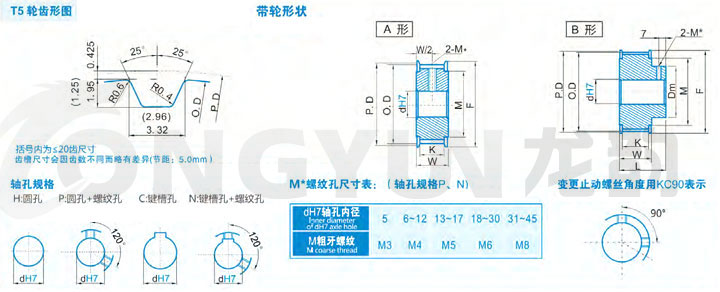

規格	形狀	節徑P.D	外徑O.D	擋邊外徑F	擋邊內徑M	輪轂直徑Dm	內孔dH7
							A形			B形
							H	P	C\|N	H	P	C\|N
T5*12	A\|B	19.10	18.25	23	13		6~8	6~8	8
T5*14		22.28	21.43	25	16	14	6~10	6~10	8\|10	6~10	6~8
T5*15		23.88	23.03	28	18	15	6~10	6~10	8\|10	6~10	6~8
T5*16		25.46	24.61	32	20	17	7~12	7~12	8~12	7~12	7~10	8
T5*18		28.65	27.80	32	22	19	7~14	7~12	8~12	7~14	7~11	8\|10
T5*20		31.83	30.98	35	24	19	7~16	7~16	8~16	7~15	7~12	8\|10
T5*22		35.01	34.16	40	27	24	7~19	7~18	8~18	7~19	7~15	8~12
T5*24		38.20	37.35	44	32	27	7~22	7~20	8~20	7~22	7~17	8~13
T5*25		39.79	38.94	44	32	27	7~22	7~20	8~20	7~22	7~18	8~15
T5*26		41.38	40.53	47	34	31	8~27	8~22	8~22	8~27	8~21	8~17
T5*28		44.56	43.71	47	34	32	8~27	8~24	8~24	8~27	8~22	8~18
T5*30		47.75	46.90	51	36	33	10~28	10~26	10~26	10~28	10~23	10~18
T5*32		50.93	50.08	55	39	37	10~32	10~28	10~28	10~32	10~27	10~22
T5*34		54.11	53.26	60	46	40	10~37	10~30	10~30	10~36	10~30	10~25
T5*36		57.30	56.45	60	46	40	10~37	10~30	10~30	10~36	10~30	10~25
T5*40		63.66	62.81	67	50	47	10~42	10~38	10~38	10~42	10~37	10~29
T5*44		70.07	69.22	75	55	50	12~50	12~42	12~40	12~46	12~40	12~32
T5*48		76.39	75.54	83	63	60	12~55	12~45	12~40	12~55	12~45	12~40
T5*50		79.58	78.73	87	68	63	12~59	12~45	12~43	12~59	12~45	12~43
T5*60		95.49	94.64	99	78	75	12~72	12~45	12~45	12~71	12~45	12~45
注：以上是本公司標準參考型號參數，具體型號根據您的要求定制加工。詳情咨詢客服：0574-63782991
