XL橡膠單面齒同步帶

XL橡膠單面齒同步帶設計參數：
齒形為英制梯形齒，又名方型齒，屬于特輕型傳動設計。
標準設計參考值：節距:5.080mm；齒高：1.27mm；帶厚：2.30mm；角度：50度
XL橡膠單面齒同步帶設計特點：
XL橡膠單面齒同步帶采用進口優質玻璃纖維線繩和模壓切口，減少同步帶維護和延長帶的使用壽命，也增加了穩定性和靈活性。變量開槽上帶的底面模式提高靈活性，降低噪音，并允許更嚴格彎腰直徑較小的緊湊型、重型引擎找到滑輪半徑。模塑缺口還含有空氣和散熱，使得同步帶加大碼帶冷卻，這就降低由較高的溫度造成的磨損和惡化。
XL橡膠單面齒同步帶優勢：
1、XL橡膠單面齒同步帶采用進口優質合成氯丁膠為主要原料，具有良好的伸縮性，使同步帶更大的靈活性，但同時也給帶輪橫向穩定性。
2、熱活躍的抗拉玻璃纖維線繩性能提供免正確的安裝和張力。
3、準確和側壁頂部寬度為適當?shù)呐浜希约霸趲л喐槙常軒С叽绲目刂啤?br /> XL橡膠單面齒同步帶識別：

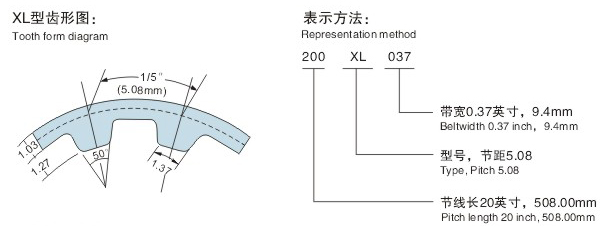

三個部分：指示帶的長度，間距和寬度帶回來的部分號碼。如下圖所示。此XL橡膠單面齒同步帶型號，節線長為20英寸（508.00mm），帶寬為0.37英寸(9.4mm)。

規格	節線長	齒數	規格	節線長	齒數
44 XL	111.76	22	214 XL	543.56	107
60 XL	152.40	30	216 XL	548.64	108
70 XL	177.80	35	220 XL	558.80	110
76 XL	193.04	38	224 XL	568.96	112
78 XL	198.12	39	226 XL	574.04	113
80 XL	203.20	40	228 XL	579.13	114
82 XL	208.28	41	230 XL	584.20	115
90 XL	228.60	45	236 XL	599.44	118
92 XL	233.68	46	240 XL	609.60	120
94 XL	238.76	47	250 XL	635.00	125
96 XL	243.84	48	260 XL	660.40	130
98 XL	248.92	49	270 XL	685.80	135
100 XL	254.00	50	276 XL	701.04	138
102 XL	259.08	51	280 XL	711.20	140
104 XL	264.16	52	282 XL	716.28	141
106 XL	269.24	53	290 XL	736.60	145
108 XL	274.35	54	296 XL	751.84	148
110 XL	279.40	55	300 XL	762.00	150
114 XL	289.56	57	304 XL	772.16	152
116 XL	294.64	58	306 XL	777.24	153
118 XL	299.72	59	310 XL	787.40	155
120 XL	304.80	60	312 XL	792.48	156
122 XL	309.88	61	316 XL	802.64	158
124 XL	314.96	62	320 XL	812.80	160
126 XL	320.04	63	322 XL	817.88	161
128 XL	325.12	64	326 XL	828.04	163
130 XL	330.20	65	330 XL	838.20	165
132 XL	335.28	66	334 XL	848.36	167
134 XL	340.36	67	336 XL	853.44	168
136 XL	345.44	68	338 XL	858.52	169
140 XL	355.60	70	340 XL	863.60	170
142 XL	360.68	71	348 XL	883.92	174
144 XL	365.76	72	350 XL	889.00	175
146 XL	370.84	73	352 XL	894.08	176
150 XL	381.00	75	360 XL	914.40	180
156 XL	396.24	78	364 XL	924.56	182
160 XL	406.40	80	372 XL	944.88	186
162 XL	411.48	81	380 XL	965.20	190
164 XL	416.56	82	384 XL	975.36	192
166 XL	421.64	83	390 XL	990.60	195
170 XL	431.80	85	400 XL	1016.90	200
172 XL	436.88	86	412 XL	1046.48	206
176 XL	447.04	88	424 XL	1076.90	212
180 XL	457.20	90	430 XL	1092.20	215
182 XL	462.28	91	432 XL	1097.28	216
184 XL	467.36	92	450 XL	1143.00	225
188 XL	477.52	94	460 XL	1168.40	230
190 XL	482.60	95	490 XL	1244.60	245
194 XL	492.76	97	564 XL	1432.56	282
196 XL	497.84	98	572 XL	1452.88	288
198 XL	502.92	99	600 XL	1524.00	300
200 XL	508.00	100	612 XL	1554.48	306
202 XL	513.08	101	630 XL	1600.20	315
206 XL	523.24	103	670 XL	1701.80	335
208 XL	528.32	104	700 XL	1778.00	350
210 XL	533.40	105	720 XL	1828.80	360
212 XL	538.48	106	884 XL	2245.36	442
